براکت نصب فتوولتائیک

The photovoltaic mounting bracket is a structural component designed specifically for fixing, supporting, and orienting solar panels.  It is extruded from high-strength AL6005-T5/AL6063-T6 aluminum alloy, combining lightweight design with corrosion resistance. Its surface is anodized, ensuring a 25-year design life in harsh environments such as coastal areas, high humidity, and salt spray conditions, with no red rust after >1000 ساعت آزمایش نمک پاشی.
این براکت‌های نصب پنل PV دارای طراحی مدولار-از پیش مونتاژ شده است که مسیر، بلوک مرکزی، بلوک‌های جانبی و بست‌ها را در کارخانه یکپارچه می‌کند. هیچ جوشکاری یا حفاری ثانویه در سایت مورد نیاز نیست، و به یک نفر اجازه می‌دهد تنها در 5 ثانیه یک ماژول را نصب کند و راندمان نصب را بیش از 40 درصد در مقایسه با براکت‌های خورشیدی فولادی زاویه‌دار سنتی افزایش می‌دهد. شیار به هم پیوسته T شکل و ساختار دندانه دار ضد لغزش می تواند بار عمودی ایستا بزرگتر یا مساوی 1000 نیوتن را تحمل کند و تضمین کند که ماژول در زیر طوفان 60 متر بر ثانیه یا بار برف 1.4 کیلونیوتن بر متر مربع پایدار می ماند.
این براکت پشتیبانی PV با اجزای قاب دار و بدون قاب سازگار است و آرایش افقی یا عمودی آن با ± 2 میلی متر قابل تنظیم است تا نیازهای بهینه سازی زوایای شیب و جهت گیری های مختلف را برآورده کند.

• ریل های نصب و پروفیل های پشتیبانی
• براکت های ثابت و قابل تنظیم
• گیره های پنل خورشیدی
• کانکتورهای ریلی و کانکتورهای قاب
• وسایل سقف یا زمین
• اتصال دهنده ها و پیچ و مهره های فولادی ضد زنگ

هر جزء دقیقاً مهندسی شده است تا به عنوان یک سیستم کامل کار کند و از دقت نصب و یکپارچگی ساختار اطمینان حاصل کند.

براکت نصب فتوولتائیک از آلومینیوم ساخته شده است که آن را سبک تر و قوی تر می کند.
سطح آنودایز شده با تثبیت کننده اشعه ماوراء بنفش، به مدت 25 سال نیاز به نگهداری ندارد و برای مناطق آلوده ساحلی و صنعتی مناسب است.
مونتاژ بسیار از قبل مونتاژ شده در سایت{{1} در دو مرحله تکمیل می‌شود: "گیره + پیچ و مهره" که باعث صرفه جویی 40% در زمان کار می‌شود.
آلیاژ آلومینیوم 100٪ قابل بازیافت است و مطابق با اقتصاد دایره ای انرژی سبز است.

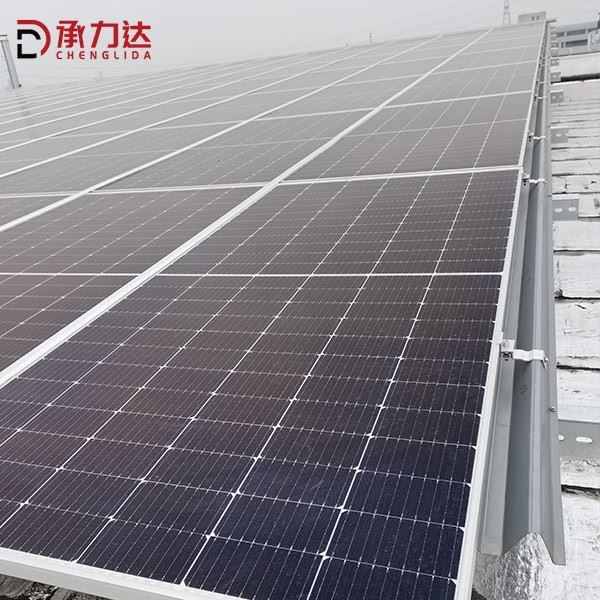

• سقف شیبدار: سازگار با ورق های فولادی موجدار، زونا آسفالتی و کاشی های سرامیکی. تثبیت سریع با قلاب و ریل
• سقف مسطح: پایه بالاست-یا پایه بتنی. بدون نیاز به نفوذ در لایه ضد آب.
• نیروگاه زمینی-: پایه شمع یا نوار مارپیچی. ترتیب یک ردیف / دو ردیف; بار باد و برف 60 متر بر ثانیه و 1.4 کیلونیوتن بر متر مربع.
• کانکس/سایبان: ساختار ستونی دوتایی-. به پارکینگ و تولید برق خدمت می کند. یک ردیف می تواند 100+ ماژول را در خود جای دهد.

ما راه حل های سفارشی براکت نصب فتوولتائیک را بر اساس موارد زیر ارائه می دهیم:

• محل نصب و شرایط آب و هوایی
• اندازه پانل، طرح، و زاویه شیب
• مقیاس پروژه و الزامات ساختاری

خدمات OEM و سفارش انبوه برای رفع نیازهای توزیع کنندگان جهانی، پیمانکاران EPC و توسعه دهندگان پروژه خورشیدی در دسترس هستند.

Wuxi Chenglida Machinery Co., Ltd. با سال‌ها تجربه در تولید سیستم‌های نصب فتوولتائیک، راه‌حل‌های نصب خورشیدی قابل اعتماد، مقرون‌به‌صرفه و با کارایی بالا را ارائه می‌دهد که مورد اعتماد مشتریان در سراسر جهان است.
اگر به دنبال تامین کننده سیستم براکت نصب فتوولتائیک حرفه ای برای پروژه خورشیدی خود هستید، لطفاً برای پشتیبانی فنی، نقشه ها و قیمت های رقابتی با ما تماس بگیرید.
